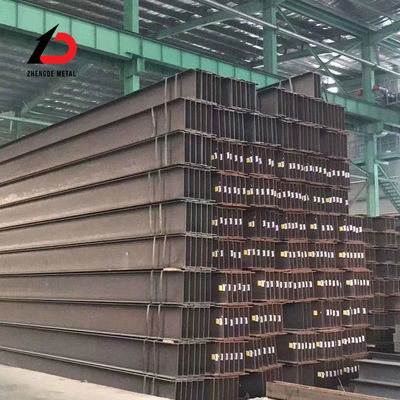

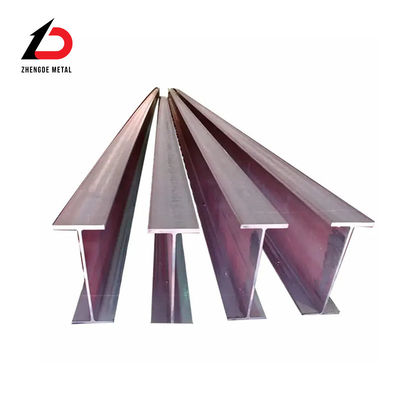

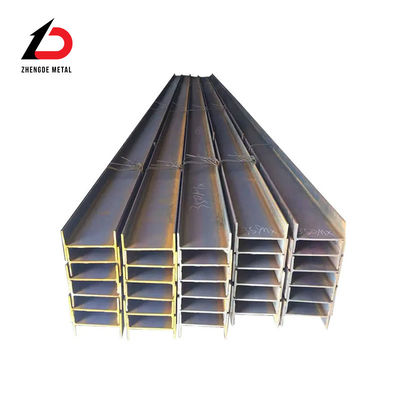

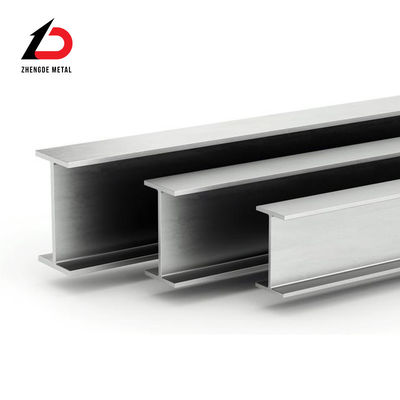

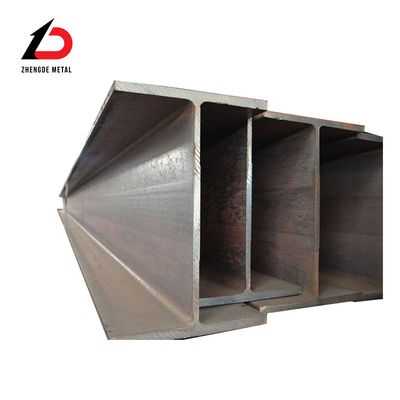

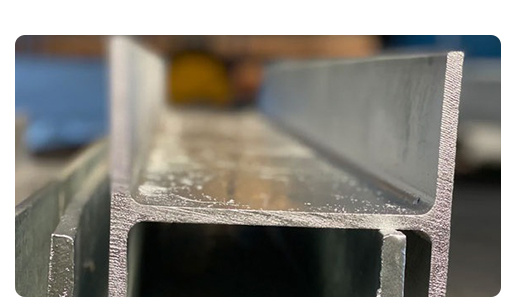

এইচ-রশ্মিঃ
এইচ-আকৃতির ইস্পাত একটি অর্থনৈতিক ক্রস-সেকশন উচ্চ দক্ষতা বিভাগ যা আরও অনুকূল ক্রস-সেকশন এলাকা বিতরণ এবং আরও যুক্তিসঙ্গত শক্তি-ওজনের অনুপাত।এর নামকরণ করা হয়েছে কারণ এর ক্রস-সেকশন ইংরেজি অক্ষর "এইচ" এর সাথে একইযেহেতু এইচ আকৃতির ইস্পাতের সমস্ত অংশগুলি ডান কোণে সাজানো হয়েছে, এইচ আকৃতির ইস্পাতের সমস্ত দিকের শক্তিশালী নমন প্রতিরোধের সুবিধা রয়েছে, সহজ নির্মাণ,খরচ সাশ্রয় এবং হালকা কাঠামোগত ওজন, এবং ব্যাপকভাবে ব্যবহৃত হয়েছে।

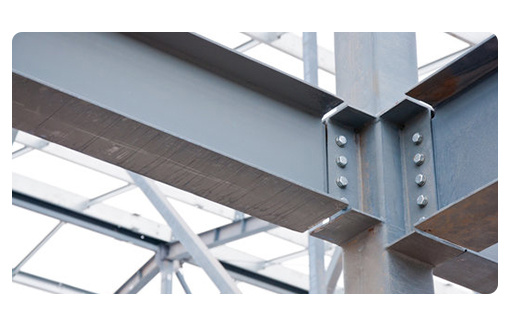

এইচ আকৃতির ইস্পাত আজ ইস্পাত কাঠামো বিল্ডিং ব্যাপকভাবে ব্যবহৃত একটি প্রোফাইল, এবং এটি আই আকৃতির ইস্পাত তুলনায় অনেক পার্থক্য আছে। প্রথমটি ফ্ল্যাঞ্জ, এবং দ্বিতীয়,ফ্ল্যাঞ্জের অভ্যন্তরীণ পৃষ্ঠের কোন ঢাল নেইএইচ-বিমগুলির ক্রস-সেকশন বৈশিষ্ট্যগুলি ঐতিহ্যগত আই-বিম, চ্যানেল স্টিল এবং কোণ স্টিলের তুলনায় উল্লেখযোগ্যভাবে ভাল।
প্রয়োগ
এইচ প্রোফাইল ইস্পাত, একটি অর্থনৈতিক এবং দক্ষ ক্রস-সেকশন উপাদান যা খণ্ডের ক্ষেত্রের আরও ভাল বিন্যাস এবং শক্তি এবং ওজনের মধ্যে যুক্তিসঙ্গত অনুপাতের সাথে শিল্প উদ্ভিদগুলিতে ব্যাপকভাবে ব্যবহৃত হয়,সিভিল বিল্ডিংএটির সুবিধা হচ্ছে, বাঁকানো ক্ষমতা, সহজ নির্মাণ, কম খরচে এবং হালকা ওজন।
প্রচুর প্রযুক্তিগত শক্তি এবং উন্নত সরঞ্জাম দিয়ে আমরা একক এবং পরিবর্তনশীল ক্রস-সেকশন এইচ-বিম ডিজাইন এবং উত্পাদন বিভিন্ন ধরনের গ্রহণ করা হয়েছে।
| জাম্বো বিম | ||||||||||||||||
| স্পেসিফিকেশনঃBS EN 10025-2:2004মাত্রাঃএএসটিএম A6-11সহনশীলতাঃBS EN 10034:1993 | ||||||||||||||||
| নামকরণ | h | b | s | t | এলাকা | আইএক্স | আই | ৯ | আই | Zx | Zy | |||||
| mmxmmxkg/m | মিমি | মিমি | মিমি | মিমি | সেমি2 | সেমি4 | সেমি4 | সেমি | সেমি | সেমি3 | সেমি3 | |||||
| 1016x305x222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
| 1016x305x249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
| 1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
| 1016x305x314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
| ১০১৬x৩০৫x৩৪৯ | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
| ১০১৬x৩০৫x৩৯৩ | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
| ১০১৬x৩০৫x৪১৫ | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
| 1016x305x438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
| 1016x305x494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
| 1016x305x584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 | |||||
| আইপিই | ||||||||||||||||
| স্পেসিফিকেশনঃBS EN 10025-2:2004মাত্রাঃইউরোনর্ম 19-57সহনশীলতাঃBS EN 10034:1993 | ||||||||||||||||
| নামকরণ | h | b | s | t | এলাকা | আইএক্স | আই | ৯ | আই | Zx | Zy | |||||
| Tটাইপ | mmxmmxkg/m | মিমি | মিমি | মিমি | মিমি | সেমি2 | সেমি4 | সেমি4 | সেমি | সেমি | সেমি3 | সেমি3 | ||||
| এএ১০০ | ১০০x৫৫x৬7 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| AA120 | 120x64x84 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
| AA140 | 140x73x101 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
| AA160 | 160x82x121 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| AA180 | 180x91x149 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| AA200 | 200x100x180 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| জাপানি আই-সেকশন (কনিফাইড ফ্ল্যাঞ্জ) | ||||||||||||||||
| স্পেসিফিকেশনঃBS EN 10025-2:2004মাত্রাঃJIS G3192:2008সহনশীলতাঃJIS G3912:2008 | ||||||||||||||||
| নামকরণ | h | b | s | t | এলাকা | আইএক্স | আই | ৯ | আই | Zx | Zy | |||||
| mmxmmxkg/m | মিমি | মিমি | মিমি | মিমি | সেমি2 | সেমি4 | সেমি4 | সেমি | সেমি | সেমি3 | সেমি3 | |||||
| 150x75x171 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| ২০০x১০০x২৬0 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||

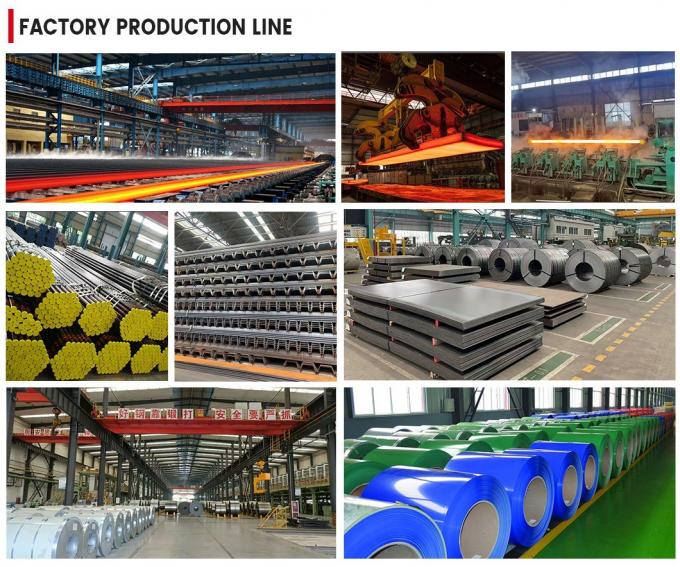

শানডং ঝেংদে মেটাল ম্যানুফ্যাকচারিং কোং লিমিটেড।এটি একটি উত্পাদন ও বিক্রয় সংস্থা যা গরম-গোল্ড স্টিলের রোলস, কোল্ড-গোল্ড স্টিলের রোলস, গ্যালভানাইজড স্টিলের রোলস, রঙিন লেপযুক্ত স্টিলের রোলস, সেকশন স্টিল, স্টিল পাইপ, স্টিলের তার, ধাতব জাল,স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, তামা এবং অন্যান্য ধাতব পণ্য সমন্বিত বড় উদ্যোগ। পাঁচটি উৎপাদন ও বিক্রয় ঘাঁটি বিনঝো, লিয়োচেং, উক্সি, তিয়ানজিন, জিনান এবং তাইয়ানে গঠিত হয়েছে,১০০ টিরও বেশি উৎপাদন লাইন, 4 জাতীয় স্বীকৃত পরীক্ষাগার, 2 প্রযুক্তিগত প্রকৌশল কেন্দ্র, এবং 5 এন্টারপ্রাইজ প্রযুক্তি কেন্দ্র। পণ্য 50 টিরও বেশি দেশ এবং উত্তর আমেরিকা,দক্ষিণ আমেরিকা, ইউরোপ, আফ্রিকা, ওশেনিয়া, মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়া।
